Der belastete Spannungsteiler

Spannungsteiler

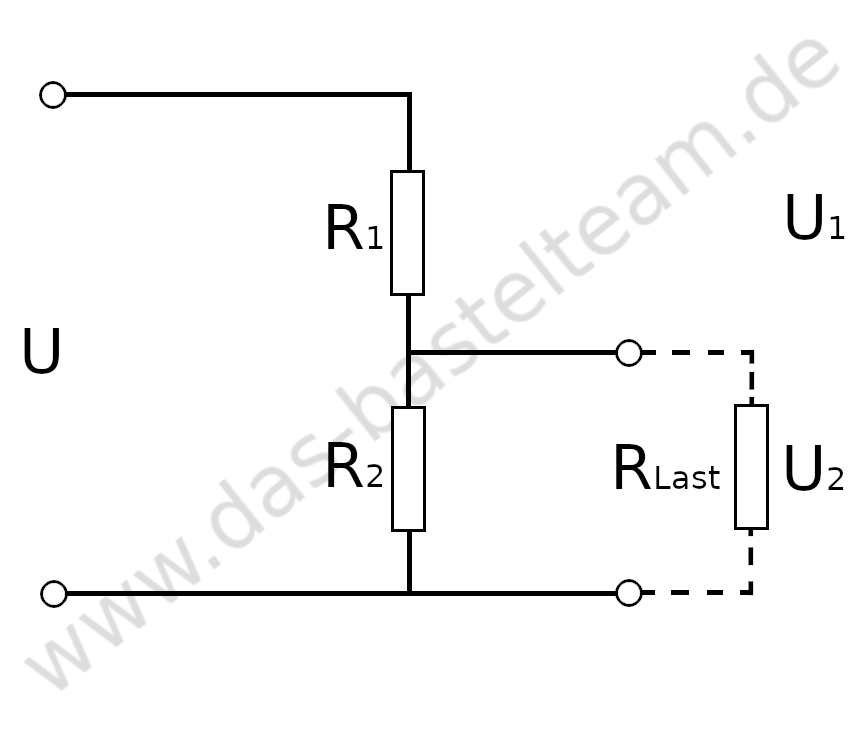

Der Spannungsteiler wird meist dafür benutzt um eine passende Spannung zu erzeugen, die für ein elektronisches Bauteil bzw. Gerät oder Verbraucher benötigt wird. Der Verbraucher wird dann an den Ausgang (U2) des Spannungsteilers angeschlossen.
Da dieser Verbraucher auch einen definierten ohmschen Widerstand hat, der aber jetzt zu den Widerstand R2 parallelgeschaltet geschalten ist, verringert sich der Gesamtwiderstand R2||RLast und somit auch die Ausgangsspannung des Spannungsteilers.

Denn es gilt je kleiner der ohmsche Widerstand, eines Widerstandes, von in Reihe geschalteten Widerständen desto kleiner der Spannungsfall über diesen Widerstand.

Der Spannungsteiler wird sozusagen durch den Lastwiderstand (Verbraucher) belastet und dadurch bricht die Spannung etwas zusammen.
